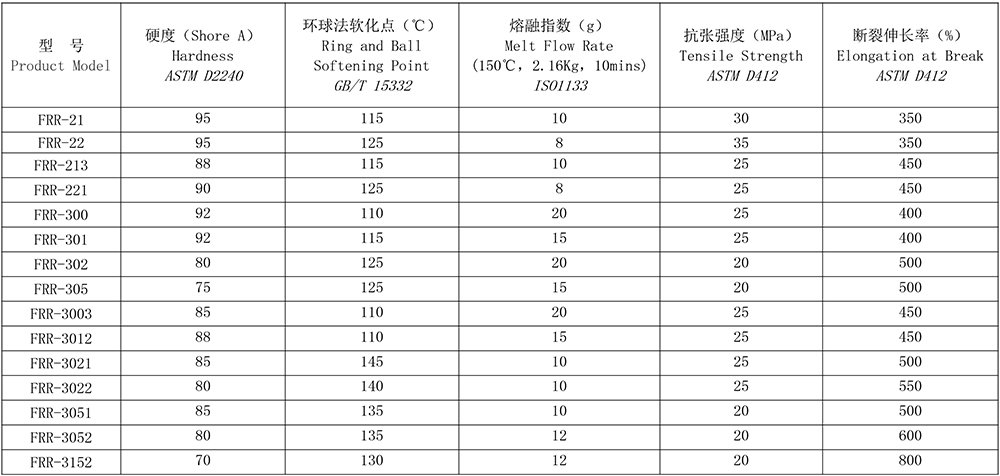

適用于熱熔流延工藝和溶劑溶解涂覆工藝

熱熔流延工藝

除濕干燥后的TPU含水量必須小于0.02%。菲爾特TPU的除濕干燥條件:硬度在邵氏90A以上的,45~50℃,3~5小時;硬度在邵氏90A以下的,35~45℃,4~6小時。

螺桿機熔融溫度一般在160~185℃。進料段必須有冷卻系統(tǒng),其溫度不宜超過相應(yīng)TPU的除濕干燥溫度。

溶劑溶解涂覆工藝

因溶劑性能的差異,當(dāng)天氣寒冷或固含量較高時,配制好的膠粘劑長期擱置,有可能發(fā)生“果凍”現(xiàn)象,采取適當(dāng)加溫攪拌或添加少量強溶劑,“果凍”現(xiàn)象即可消除,不會影響產(chǎn)品性能。

配制膠粘劑也可以使用復(fù)合溶劑(即多種溶劑混合);若需使用溶脹型溶劑配制膠粘劑,建議加入易溶解溶劑,待TP∪膠粒完全溶解后,再加入溶脹型溶劑調(diào)和。

可配用固化劑(建議固化劑的添加量為TPU質(zhì)量的2~3%),以增強附著力、耐化學(xué)性、耐高溫性,加入固化劑的膠粘劑應(yīng)在12小時內(nèi)使用完畢。提示:若膠粘劑涂膜成型后仍有熱復(fù)合等相關(guān)后續(xù)工藝應(yīng)慎用固化劑。
